Projeto de sistema de irrigação com economia de água: além do fluxo da bomba e da seleção da altura manométrica

A irrigação que economiza água é frequentemente discutida como um problema de seleção de bomba, mas o fluxo e a altura manométrica da bomba são apenas parte do projeto. A seleção da bomba deve atender aos requisitos de vazão e altura manométrica, operar perto de pontos de trabalho eficientes, reduzir o investimento e permanecer fácil de operar e manter. Para projetos de irrigação modernos, sensores e lógica de controle devem ser adicionados a essa base.

A seleção da bomba ainda é importante

Uma bomba deve corresponder ao fluxo e à altura manométrica de irrigação necessários. O fluxo está relacionado com a procura de água pelas culturas, área irrigada, profundidade de irrigação, perda de canal ou conduta e horas de trabalho disponíveis. A altura manométrica está relacionada à distância vertical da fonte de água ao campo ou canal, altura de instalação, perda de sucção e exigência de pressão de distribuição.

Se a bomba for subdimensionada, a irrigação pode não atingir a área ou pressão necessária. Se for superdimensionado, os custos de energia aumentam e as válvulas ou tubulações podem operar fora das condições pretendidas. A equipe do projeto deve comparar a eficiência da bomba, a potência do motor, o método de acionamento e o custo operacional após o cálculo do fluxo e da altura manométrica.

Por que os sensores devem ser incluídos no projeto de irrigação

A irrigação tradicional geralmente usa a experiência para decidir o tempo de irrigação. Um sistema de poupança de água deve utilizar dados de campo: humidade do solo, temperatura do solo, potencial hídrico do solo, precipitação, temperatura do ar, humidade e radiação. Estes parâmetros ajudam o controlador a decidir quando a irrigação é necessária e quando deve parar.

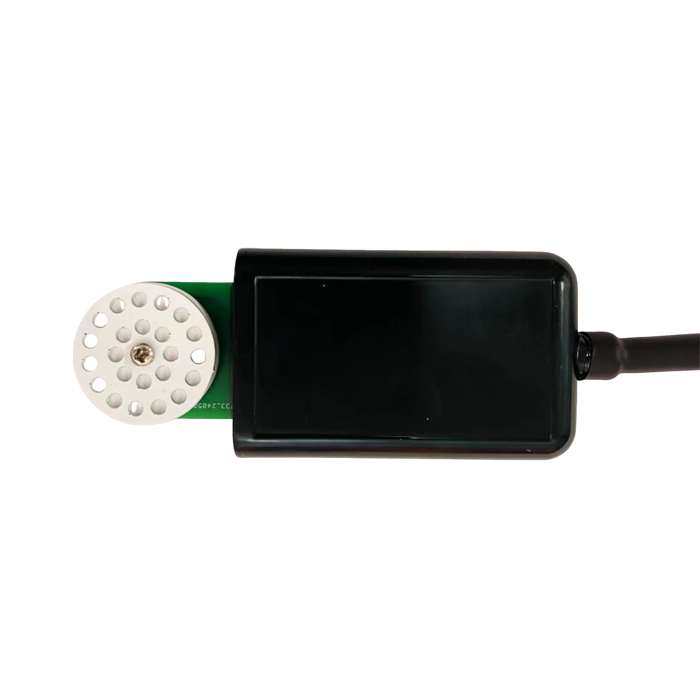

Sensores de umidade do solo apoiam decisões de irrigação em nível de zona. Sensores de potencial de água no solo ajudam a avaliar a água disponível para as plantas. Os dados da estação meteorológica ajudam a estimar a evaporação e o impacto da chuva. Juntos, eles impedem que o sistema regue apenas porque um cronômetro assim o diz.

Escolha o tipo de bomba após o ponto de operação ser conhecido

A seleção da bomba geralmente distingue bombas centrífugas, de fluxo axial e de fluxo misto por fluxo e altura manométrica. As bombas centrífugas são geralmente usadas onde o fluxo é menor e a altura manométrica é maior. As bombas de fluxo axial são usadas onde o fluxo é grande e a altura manométrica baixa. As bombas de fluxo misto ficam entre essas duas condições.

Lógica de controle: evite economizar água apenas no papel

Um sistema pode ter bombas eficientes e ainda desperdiçar água se a lógica de controle for fraca. Defina o limite de início de irrigação, limite de parada, intervalo mínimo, tempo máximo de execução, sequência de válvulas, proteção da bomba, atraso de chuva e acionamento manual antes da aquisição. Esses valores podem ser ajustados após testes em campo, mas a estrutura lógica deve existir antes da instalação.

Um design de controle prático também inclui proteção contra funcionamento a seco, pressão anormal, falha de comunicação e falha de válvula. Os sensores não devem apenas coletar dados; eles devem ajudar o sistema a evitar operações inseguras ou inúteis.

Arquitetura de sistema para irrigação inteligente

Um pacote de irrigação inteligente pode incluir sensores de solo, estação meteorológica, controlador de bomba, válvulas solenóides, filtros, sensores de pressão, medidor de vazão, registrador de dados e plataforma em nuvem. RS485 Os sensores Modbus são práticos para gabinetes de campo com fio e redes multissensores, enquanto os gateways 4G são úteis quando o campo precisa de acesso remoto.

Para integradores de sistemas, a lista de E/S é crítica. Liste cada bomba, válvula, ponto de pressão, ponto de fluxo e endereço do sensor. Sem esta lista, o projeto pode sofrer com a falta de canais do controlador ou fiação pouco clara durante a instalação.

Documentos de aquisição que economizam tempo posteriormente

Peça ao fornecedor as suposições de dimensionamento da bomba, lista de sensores, plano de zoneamento de válvula, comprimento do cabo, tabela de E/S do controlador, diagrama de comunicação, plano de energia e lista de verificação de comissionamento. Esses documentos facilitam a comparação das cotações e reduzem os pedidos de alteração após a chegada do equipamento.

Se o projecto tiver uma procura de água incerta para as culturas, comece com uma zona piloto. Use dados de sensores de solo e operação real da bomba para ajustar limites antes de expandir o sistema em um campo maior.

O projeto hidráulico e o projeto do sensor devem ser revisados ​​em conjunto

O fluxo da bomba, o diâmetro da tubulação e o zoneamento da válvula definem como a água se move. Sensores definem quando e por que a água deve se mover. Se estes dois projetos forem separados, o sistema poderá ter um bom hardware, mas más decisões de irrigação. Por exemplo, uma bomba pode fornecer fluxo suficiente, mas se os sensores do solo forem instalados fora da zona radicular ativa, o sistema de controle ainda poderá irrigar na hora errada.

A equipe do projeto deve pedir ao projetista de irrigação e ao fornecedor do sensor que cheguem a um acordo sobre os limites da zona, a profundidade do sensor e os limites de controle. Isto é especialmente importante em pomares, estufas e campos de alto valor, onde o stress hídrico e a irrigação excessiva afectam a produção.

Análise do custo de energia e água

Quando a automação deve ser introduzida gradualmente

Nem todas as fazendas devem mudar diretamente para irrigação totalmente automática. Se os limites da colheita forem incertos, comece com alarmes de monitoramento e aconselhamento. Após vários ciclos de irrigação, utilize os dados para definir limites de controle automático. Isto reduz o risco de stress nas culturas causado por um limiar não testado.

Um projeto em fases pode começar com sensores de umidade do solo, monitoramento climático e operação manual de válvulas. A próxima fase pode adicionar controle de bomba, válvulas solenóides e regras automáticas. Essa abordagem fornece ao comprador dados úteis antecipadamente, ao mesmo tempo que mantém o projeto gerenciável.

O que confirmar antes de comprar um pacote completo de irrigação

Uma cotação de irrigação completa deve identificar quais peças são fornecidas pela NiuBoL e quais peças são fornecidas localmente. Sensores de solo, estação meteorológica, controlador, gateway e software podem vir do fornecedor de monitoramento, enquanto bombas, tubulações principais e obras civis podem ser realizadas pelo empreiteiro de irrigação. O limite deve estar claro antes da compra.

Solicite uma sequência de comissionamento: primeiro verifique o fluxo e a pressão da bomba, depois teste cada zona da válvula, depois verifique as leituras do sensor e, em seguida, habilite o alarme ou a lógica automática. Isso evita que o sistema de controle seja responsabilizado por problemas hidráulicos que deveriam ser corrigidos na bomba ou no sistema de tubulação.

Quando um conjunto de sensores não consegue resolver o problema de irrigação

Os sensores não conseguem corrigir uma bomba que esteja fora de sua faixa operacional eficiente, um filtro bloqueado, tubos subdimensionados ou zonas com pressão muito irregular. Nestes casos, o sistema de monitoramento mostrará o problema, mas o projeto hidráulico ainda necessita de correção. Os compradores devem tratar os dados dos sensores como uma ferramenta de decisão e não como um substituto para o dimensionamento de bombas, revisão de tubulações e inspeção de campo.

R: O projeto deve incluir cabeçote da bomba, perda de tubulação, perda de filtro, zoneamento de válvula, posicionamento do sensor de solo, dados meteorológicos, lógica de controle, fonte de alimentação e acesso para manutenção. O fluxo por si só não determina se a irrigação é eficiente.

P2: Como é estimado o fluxo da bomba de irrigação?

A: Estime o fluxo a partir da demanda de água da cultura, área irrigada, profundidade de irrigação, perda do sistema e horas de trabalho disponíveis. A fase local da cultura, o tipo de solo e o calendário do operador devem ser incluídos porque afectam a quantidade de água que deve ser fornecida numa janela de irrigação prática.

P3: Por que o cabeçote da bomba é um problema de aquisição?

A: A altura manométrica determina se a água pode alcançar o campo na pressão necessária. Inclui o nível da água da fonte, a elevação do campo, a perda de sucção, a perda na tubulação e a pressão exigida pelos emissores ou sprinklers. A seleção errada do cabeçote desperdiça energia ou reduz a cobertura.

P4: Quais sensores melhoram a irrigação que economiza água?

R: Sensores de umidade do solo, temperatura do solo, potencial de água no solo, precipitação, temperatura do ar, umidade e radiação solar podem ajudar. O conjunto útil depende do valor da cultura, do método de irrigação e se o sistema é consultivo ou automático.

Q5: A automação da irrigação deve começar com controle totalmente automático?

R: Nem sempre. Se os limites da cultura forem incertos, comece com monitorização e alarmes e, em seguida, ative o controlo automático após vários ciclos de irrigação. Isto reduz o risco de stress nas culturas porque um limite foi definido de forma demasiado agressiva.

P6: Onde os sensores de solo devem ser instalados?

R: Instale sensores na zona radicular ativa e em zonas de irrigação representativas. Evite bordas, emissores vazando, pontos compactados e locais que não representem o campo. A má colocação do sensor pode fazer com que um bom controlador irrigue mal.

Q7: O que deve ser incluído em uma cotação completa?

R: Indique se o fornecedor fornece sensores, controlador, gateway, software, válvulas, interface de bomba, gabinete, fiação e comissionamento. Se as bombas e obras civis forem locais, defina esse limite claramente na cotação.

Q8: Como o sistema deve ser aceito?

A: Verifique primeiro o fluxo e a pressão da bomba e, em seguida, a operação da válvula, as leituras do sensor, a comunicação, a lógica de alarme, acionamento manual e registros históricos. Não ative a irrigação automática até que o desempenho hidráulico seja comprovado.

P9: Que informações devem ser fornecidas ao solicitar um orçamento de irrigação?

A: Forneça o tipo de cultura, área do campo, método de irrigação, fonte de água, condição da bomba, diferença de elevação, número de zonas, tipo de solo, fonte de alimentação, cobertura de comunicação e se espera-se que o NiuBoL forneça apenas sensores ou um pacote de monitoramento e controle. Isto evita confusão entre o trabalho hidráulico e o escopo do sistema de monitoramento.

resumo

A irrigação que economiza água requer dimensionamento da bomba, sistema hidráulico de campo e controle baseado em sensor para funcionarem juntos. As equipes de compras não devem tratar a bomba, os sensores e o controlador como compras separadas. O NiuBoL pode apoiar projetos de irrigação com sensores de solo, dados meteorológicos, comunicação RS485 e integração de sistemas de monitoramento quando as condições de campo e as metas de controle são definidas claramente.
